500万像素全局快门CMOS影像传感器
（彩色）LI5040SAC/（黑白）LI5040SAM/（彩色-近红外）LI5040SAN
产品概要

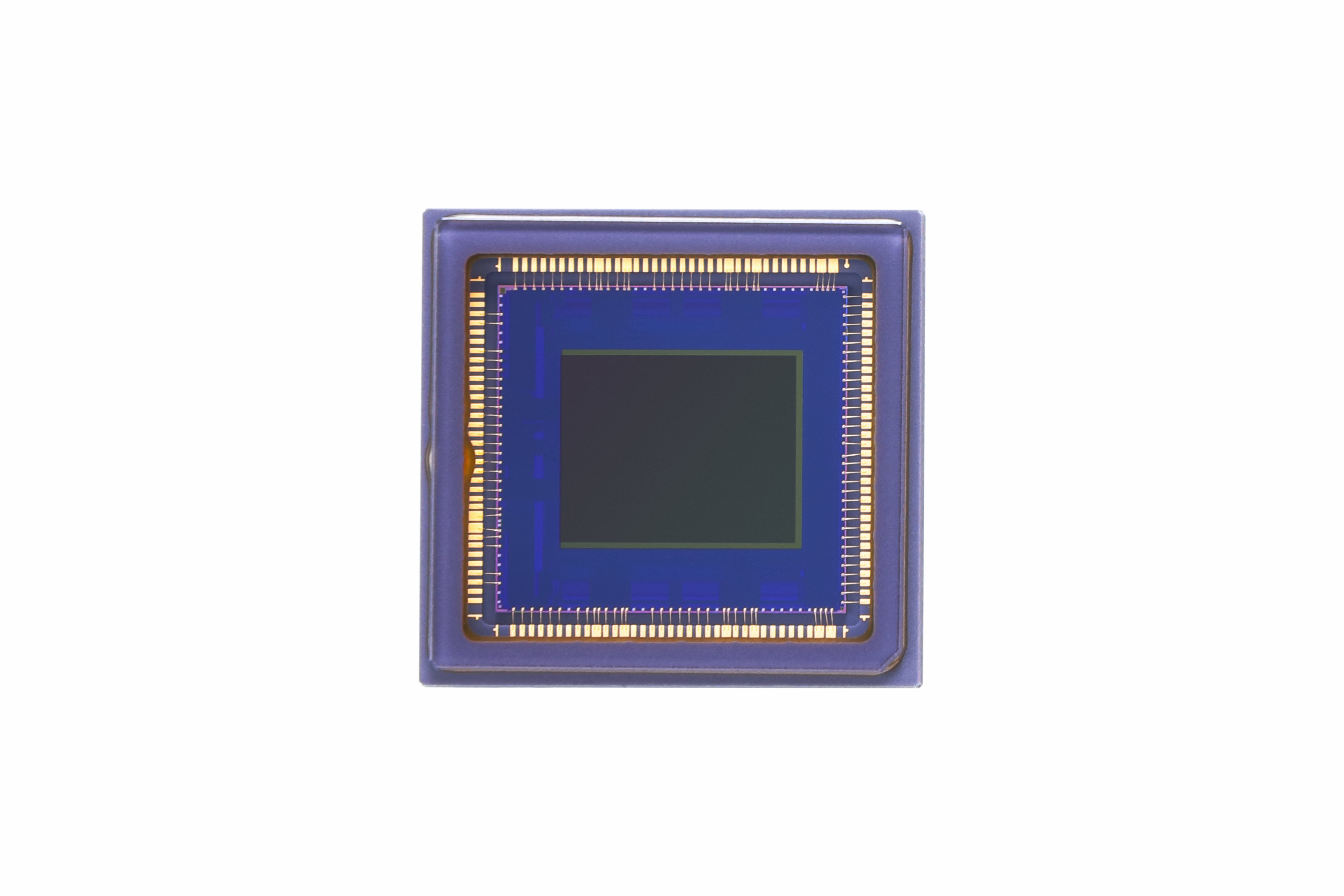

LI5040SA传感器是像素尺寸为3.4um, 500万像素的CMOS影像传感器。所有像素同时开始曝光并同时结束，可以拍摄高速运动物体的瞬时状态, 传感器可以识别宽广的动态范围，所以可以拍摄高画质的影像。芯片采用了最先进的信号读出系统和像素设计，因此实现了超高满容量和低噪声。LI5040SA在全像素读取方式下实现了最大120fps的帧频率。通常, 帧频率高时，耗电量的增加令人担心，不过利用佳能自主开发的电路技术，此传感器实现了低耗电。因此, 可用于开发小型化的相机，用于利用此技术开发的无人机，其续航时间也可大幅提高。
LI5040SA全局快门CMOS传感器采用新颖的新像素设计，以仅 500mW 的功耗实现120fps。
LI5040SA系列包括彩色、黑白和彩色-近红外（RGB-NIR）。
卷帘快门和全局快门的比较
配备全局快门功能, 因为它同时暴露传感器的所有像素, 即使在拍摄快速移动的物体时, 也能够捕获无失真图像。该传感器通过使实现成为可能，有助于高图像质量的视频捕获。全局快门图像传感器采用新的像素设计，引入了新的驱动读出和光导技术，显著扩大了全井容量，降低了噪声。
典型应用
・FA（工厂自动化）
・智能交通系统（ITS）
・无人机（精密农业）
・医疗
产品特色
全局快门功能
采用能同时曝光所有像素的全局快门。即使是以高速移动的物体也能精准的捕捉影像，因此佳能CMOS影像传感器是适合执行如检验工厂输送带上零件工作的相机。
高帧频率／低耗电
使用高帧频率会造成耗电增加。不过透过佳能的电路技术，传感器即可实现低耗能目标。
全新像素设计
提供黑白 、彩色与特定 RGB-NIR 色彩滤镜阵列。
全局快门影像传感器采用佳能全新像素设计，导入驱动读取及灯光指引技术，进而大幅扩充电位井容量同时减少杂讯
外触发Overlap功能-工厂自动化典型应用( LI5040SA )
在外触发Overlap功能下，可以通过外触发（TRG）的低电平周期的宽度来控制曝光时间。读出和曝光可以重叠，提供了高帧率。
特定RGB-NIR像素滤镜阵列
将标准色彩 CMOS 影像传感器上的绿色滤镜之一取代为此传感器中处理影像的近红外线 (NIR) 滤镜，即可分离可见与 NIR 区域。
产品参数
| LI5040SAC | LI5040SAM | LI5040SAI |
| 型号 | 彩色 | 黑白 | 彩色-近红外 |
| 灵敏度 (e/lx/sec) | 30,000(Green） | 54,000 | 30,000(Green） |
| DRN | 2.6e 均方根值 @ 模拟增益 x1 |
饱和
| 12000e - 动态范围优先模式（@ 模拟增益 0dB） |
| 7000e - 帧率优先模式（@ 模拟增益 0 分贝） |
| 分辨率 | 5 （百万像素） |
| 有效像素数 | 2592 x 2056 （横向 x 纵向） |
| 光学尺寸 | Approx. 2/3 inch (8.8mm x 7.0mm) |
| 像元尺寸 | 3.4µm x 3.4µm |
| 最高频率 | 60 帧每秒 - 动态范围优先模式 |
| 120 帧每秒 - 帧率优先模式 |
| 快门类型 | 全局电子快门功能 |
| I/F传输接口 | LVDS |
| 功耗(Type) | 510 毫瓦（所有像素在 120 帧每秒时） 440 毫瓦（所有像素在 42 帧每秒时）低功耗模式
|
| 量子效率 | 增强型近红外灵敏度 |
