Cricket™2是一款即插即用的像增强器套件，适用于增强成像或单光子计数。
Cricket™2 连接性好，非常易于与科学显微镜和相机配套使用。
光学耦合像增强器 Cricket™²
光学耦合像增强器 Cricket™²
Cricket™² 像增强器
特 点
适应单光子成像，高端的像增强器适配器
The Cricket™² 是一个光电耦合的相机配件，可实现单光子成像，
适配CMOS/CCD相机并具备极高的曝光时间。
The Cricket™² 是基于双MCP (微通道板) 像增强器，
可实现单光子灵敏度的一体式摄像机升级.
通过 C-Mount 接口和USB电源，The Cricket™² 提供了无与伦比的连接标准。
提供全系列基于Photonis Hi-QE像增强器，
具有市场领先地位的QE（量子效率），覆盖从130nm（UVC）到900nm（NIR）的整个光谱范围。
关键特性
双 MCP (Chevron)
Hi-CE (Collection Efficiency) MCPs
高增益 2x10⁶
高门控 3ns
可提供完整的Hi QE光电阴极系列
即插即用像增强器解决方案
耐用加固型，光电耦合
结合相机捕捉高速运动过程
紫外，可见光，红外等微光成像(120-900nm)
适配各种高速摄像机
应用程序
涡轮叶片的高速成像
荧光成像
发动机燃烧分析
放电检测
Cricket™² 型号应用案例
c-mount-in和c-mount-out安装可以轻松耦合各种光学元件、相机和显微镜。
可选，c-mount、f-mount适配器
像增强管基本原理
IIT是嵌入在Cricket™²中的实际图像增强设备，
在基于双MCP的IIT的情况下，能够将低照度增强高达2.00 0.000倍。
光学图像输入被转换光电阴极上的光电子。
光电子被电场吸引到MCP中，在MCP中，光电子多次撞击内壁，从而倍增数千倍。
然后，电子撞击荧光屏，在那里它们被转换回光学图像。
Cricket™² 规格
|
镜头接口 |
c-mount |
|
|
相机接口 |
c-mount |
|
|
PSU |
Micro-USb (100 mW @ 5 Volt) |
|
|
门控(可选) |
SMA Connector (50 Ω) |
|
|
集成增益控制 |
Lemo Connector (0-5V) |
|
|
外壳材料 |
铝（黑色阳极氧化） |
|
|
外壳(HxWxL) |
95x58x112 mm |
|
|
重量 |
约450g |
|
|
光学性能 |
2/3' 芯片格式 |
4:3 aspect ratio |
|
1/1.2' 芯片格式 |
16:10 aspect ratio |
|
|
agnification（放大作用） |
01:01 |
|
|
输出窗口 |
石英或者玻璃 [Fiber/MgF2 可选 Hi- |
|
|
光电阴极 |
QE 范围, SolarBlind or Broadband |
|
|
微通道板荧光屏类型 |
高分辨率, Hi-CE (Collection efficiency) [HDR可选 ] P43 or P46 |
|
Cricket™ 配置正确的IIT
为了配置正确的Cricket™图像增强管匹配您的应用程序，请考虑以下关键图像增强器部件:
|

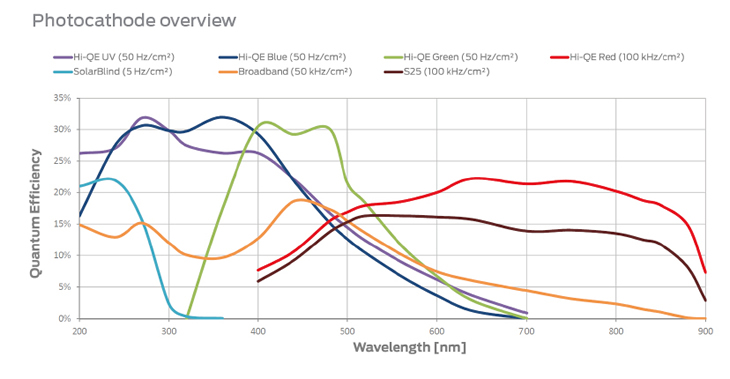

1、光电阴极 |
选择与你想要观察的现象感兴趣的光谱区域相匹配的光电阴极。选择一个Photonis太阳能盲，宽带或高量化光电阴极，并使您的相机在UV, VIS或NIR (120-900nm)敏感。 |
|
|||
|
2、选通 |
选择正常门控或快速门控选项。门单元集成在Cricket™²中。在突发模式下，重复频率可达300 kHz和2.5 MHz。 |
标准门控 (可选) |
高速门控(可选) |
||
|
门控单元 |
集成 |
门控单元 |
外部 |
||
|
门控开关 |
0-5 Volt (TTL) |
门控开关 |
0-5 Volt (TTL) |
||
|
门控开关时间 |
30ns |
门控开关时间 |
3ns |
||
|
门控开关时间（其他） |
200ns |
门控 重频 |
300 kHz |
||
|
门控 重频 |
20 kHz |
门控 重频（burst) |
2.5 MHz |
||
|
延时（门控阴极） |
100 ns |
延时（门控阴极） |
100 ns |
||
|
上升时间 |
20 ns |
抖动 |
30 ps RMS |
||
|
下降时间 |
20 ns |
|
|
||
|
3、MCP型 |
由于高分辨率，双MCP (Chevron)设置使单光子灵敏度，高ce MCP的增益高达2x10⁶可以实现。选择高动态范围的MCP选项以获得高线性度。 |
|
|||
|
4、荧光粉 |
根据成像速度，选择P43荧光粉的效率和帧率高达1000帧每秒或P46荧光粉的帧率高达4000帧每秒。 |
|
|||
