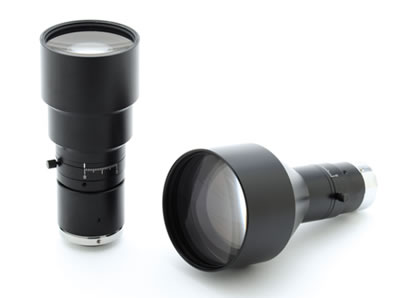

MGTL系列
大型传感器相机用低倍率远心镜头
适合F口与C口高分辨率相机
特 点
C口镜头适合25MP，12MP
设计200mm的长工作距离，镜头到摄像对象能确保十分的空间
有调节光圈大小机构，能调节景深和锐利度
配大型传感器和高像素相机能拍摄大视野
配件有专用固定环
|
型号 |
倍率 |
F值 |
物侧NA |
工作距离 |
OI |
景深 |
分辨率 |
TV畸变 |
最大对应传感器尺寸 |
接口 |
|
MGTL012V |
0.12x |
6 |
0.01 |
202mm |
451.9mm |
33mm |
34μ |
0.03% |
φ16 mm |
C |
|
MGTL015V |
0.15x |
6 |
0.013 |
202mm |
406.7mm |
21mm |
27μ |
0.01% |
φ16mm |
|
|
MGTL02V |
0.2x |
6 |
0.017 |
202mm |
399.7mm |
12mm |
20μ |
0.00% |
φ16 mm |
|
|
MGTL0132V |
0.132x |
6 |
0.011 |
202mm |
457.4mm |
27.6mm |
31μ |
0.03% |
φ18.1 mm |
|
|
MGTL0164V |
0.164x |
6 |
0.014 |
202mm |
411.3mm |
18mm |
25μ |
0.00% |
φ18.1 mm |
|
|
MGTL022V |
0.22x |
6 |
0.018 |
202mm |
406.7mm |
9.9mm |
18μ |
0.00% |
φ18.1mm |
配 件
FG-L 系列
大型传感器低倍率远心镜头用固定环
MGTL系列，LSTL系列用
规 格
适合用大视野远心镜头
能固定大重量的镜头
安装设备时等提升震动环境的安全性
|
型号 |
对应镜头 |
|
|
FG01L |
MGTL0132V |
MGTL012V |
|
FG02L |
MGTL0164V |
MGTL015V |
|
FG04L |
MGTL022V |
MGTL02V |
○配件：螺丝4 x 16 (8 个)

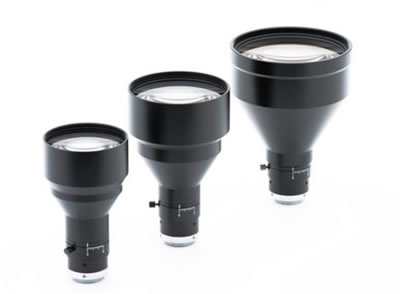

LSTL 系列
φ30mm低倍率远心镜头
适合F口高分辨率相机
特 点
控制波长差异来造成的虚焦
LSTL078TW-F可使用近红外条件
LSTL055TW-F虽然工作距离超过150mm，但是实现高NA
LSTL03TW-F的工作距离是150mm，确保配光源的空间
有可調光圈，容易調整最好的攝像條件
|
型号 |
倍率 |
F值 |
物侧NA |
工作距离 |
OI |
景深 |
分辨率 |
TV畸变 |
最大对应传感器尺寸 |
接口 |
|
LSTL022T-F |
0.22x |
6 |
0.018 |
202mm |
480.8mm |
9.9mm |
18.3μ |
0.02% |
φ29mm |
F/M42 |
|
LSTL0275T-F |
0.275x |
6 |
0.023 |
202mm |
449.7mm |
6.4mm |
14.7μ |
-0.01% |
φ29 mm |
|
|
LSTL0366T-F |
0.366x |
6 |
0.031 |
202mm |
449.6mm |
3.6mm |
11μ |
0.00% |
φ29 mm |
|
|
LSTL03TW-F |
0.3x |
9.7 |
0.015 |
148.1mm |
419.2mm |
8.6mm |
22.4μ |
0.01% |
φ28.2mm |
F |
|
LSTL055TW-F |
0.55x |
5.17 |
0.053 |
161.0mm |
399.6mm |
1.37mm |
6.33μ |
0.02% |
φ30.8 mm |
|
|
LSTL078TW-F |
0.78x |
9.8 |
0.04 |
125.3mm |
352.8mm |
1.3mm |
8.4μ |
0.00% |
φ28.2mm |
分辨率是指在550nm波长下的理论分辨率。
假设允许混淆圈为40μm，计算景深
LSTL-H系列
φ48mm对应大型传感器相机远心镜头
NA在行业内最高水平
特 点
阵容0.35x, 0.5x, 1.0x, 1.5x于2.0x
适合大型高分辨率相机，1亿2000万像素，7100万像素与5000万像素
设计大光圈
实现高亮度和高分辨率
适合高速度与精密测量
有调节光圈机构，能调节景深
|
型号 |
倍率 |
F值 |
物体侧NA |
工作距离 |
OI |
景深 |
分辨率 |
TV畸变 |
最大对应传感器尺寸 |
接口 |
|
LSTL035H-F |
0.35x |
6 |
0.029 |
202mm |
503.9mm |
3.9mm |
11.5μ |
-0.01% |
φ48mm |
F/M42 |
|
LSTL05H-F |
0.5x |
6 |
0.042 |
202mm |
501.2mm |
1.9mm |
8.0μ |
0.01% |
φ48mm |
F/M42 |
|
LSTL10H-F |
1.0x |
6.4 |
0.077 |
113mm |
343.0mm |
0.31mm |
4.3μ |
0.01% |
φ44mm |
F |
|
LSTL15H-F |
1.5x |
7.8 |
0.095 |
109.1mm |
359.5mm |
0.17mm |
3.5μ |
0.02% |
φ44mm |
F |
|
LSTL20H-F |
2.0x |
8.7 |
0.12 |
109mm |
392.9mm |
0.12mm |
2.9μ |
-0.02% |
φ44mm |
F |
○接口是F口 ○关于分解能，根据波长550nm的理论分解能 ○景深假设1/2型相机320TV线的分辨水平（最少弥散圆40μm）

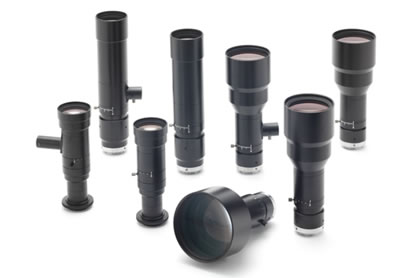

FTV系列
1.1英寸2500万像素远心镜头
工作距离110mm系列 0.5x-6.0x
特 点
发挥2500万像素（2.5µm/Pixel）相机性能
可调光圈，能调节景深和对比度
查看比较图像
倍率：1倍
比较图象：2/3英寸500万像素相机与1.1英寸1200万像素
维持同样的分辨率（3.45µm），使用FTV镜头与1.1英寸相机，
能摄像比2/3英寸相机大1.7倍的视野
MLS22□Series
设计FTV系列，远心镜头为2500万像素
□=浅色(R=红，G=绿，B=蓝，W=白)
|
型号 |
倍率 |
F值 |
物侧NA |
工作距离 |
OI |
景深 |
分辨率 |
TV畸变 |
最大对应传感器尺寸 |
接口 |
|
FTV05-110 |
0.5× |
6.3 |
0.04 |
114.7mm |
257.7mm |
2.02mm |
8.5μ |
0.00％ |
1.1” |
C |
|
FTV07-110 |
0.7× |
6.4 |
0.055 |
115.0mm |
254.7mm |
1.05mm |
6.1μ |
0.00% |
1.1” |
C |
|
FTV08-110 |
0.8× |
6.2 |
0.064 |
115.0mm |
260.1mm |
0.78mm |
5.2μ |
0.00% |
1.1” |
C |
|
FTV10-110 |
1.0× |
7 |
0.071 |
110mm |
258.5mm |
0.56mm |
4.7μ |
0.00% |
1.1” |
C |
|
FTV15-110 |
1.5× |
10.1 |
0.074 |
110mm |
269.2mm |
0.36mm |
4.5μ |
0.00% |
1.1” |
C |
|
FTV20-110 |
2.0× |
11.5 |
0.087 |
110mm |
279.9mm |
0.23mm |
3.9μ |
0.01% |
1.1” |
C |
|
FTV30-110 |
3.0× |
16 |
0.094 |
110mm |
277.7mm |
0.14mm |
3.6μ |
0.00% |
1.1” |
C |
|
FTV40-110 |
4.0× |
20 |
0.1 |
110mm |
290.2mm |
0.10mm |
3.4μ |
-0.01% |
1.1” |
C |
|
FTV60-110 |
6.0× |
30 |
0.1 |
110mm |
300.0mm |
0.07mm |
3.4μ |
0.00% |
1.1” |
C |
|
FTV05C-110 |
0.5× |
6.3 |
0.04 |
114.7mm |
257.7mm |
2.02mm |
8.5μ |
0.00% |
1.1” |
C |
|
FTV07C-110 |
0.7× |
6.4 |
0.055 |
115.0mm |
254.7mm |
1.05mm |
6.1μ |
0.00% |
1.1” |
C |
|
FTV08C-110 |
0.8× |
6.2 |
0.064 |
115.0mm |
260.1mm |
0.78mm |
5.2μ |
0.00% |
1.1” |
C |
|
FTV10C-110 |
1.0× |
7 |
0.071 |
110mm |
258.5mm |
0.56mm |
4.7μ |
0.00% |
1.1” |
C |
|
FTV15C-110 |
1.5× |
10.1 |
0.074 |
110mm |
269.2mm |
0.36mm |
4.5μ |
0.00% |
1.1” |
C |
|
FTV20C-110 |
2.0× |
11.5 |
0.087 |
110mm |
279.9mm |
0.23mm |
3.9μ |
0.01% |
1.1” |
C |
|
FTV30C-110 |
3.0× |
16 |
0.094 |
110mm |
277.7mm |
0.14mm |
3.6μ |
0.00% |
1.1” |
C |
|
FTV40C-110 |
4.0× |
20 |
0.1 |
110mm |
290.2mm |
0.10mm |
3.4μ |
-0.01% |
1.1” |
C |
|
FTV60C-110 |
6.0× |
30 |
0.1 |
110mm |
300.0mm |
0.07mm |
3.4μ |
0.00% |
1.1” |
C |
|
型号 |
倍率 |
F值 |
物侧NA |
工作距离 |
OI |
景深 |
分辨率 |
TV畸变 |
最大对应传感器尺寸 |
接口 |
|
FTV05 -150 |
0.5x |
6.3 |
0.040 |
152.6mm |
294.1mm |
2mm |
8.4μ |
0.00% |
1.1” |
C |
|
FTV07 -150 |
0.7x |
9 |
0.039 |
151.1mm |
292.2mm |
1.47mm |
8.6μ |
0.00% |
1.1” |
C |
|
FTV08 -150 |
0.8x |
8.1 |
0.05 |
151.1mm |
296.8mm |
1.01mm |
6.8μ |
0.00% |
1.1” |
C |
|
FTV10 -150 |
1.0x |
9.1 |
0.055 |
151.9mm |
298.8mm |
0.73mm |
6.1μ |
0.00% |
1.1” |
C |
|
FTV15 -150 |
1.5× |
11.8 |
0.064 |
150.7mm |
316.3mm |
0.42mm |
5.3μ |
0.00% |
1.1” |
C |
|
FTV20 -150 |
2.0× |
13.5 |
0.074 |
150.7mm |
339.6mm |
0.27mm |
4.5μ |
0.00% |
1.1” |
C |
|
FTV30 -150 |
3.0× |
17.4 |
0.086 |
150.1mm |
350.2mm |
0.16mm |
3.9μ |
0.00% |
1.1” |
C |
|
FTV40 -150 |
4.0× |
22 |
0.091 |
150.1mm |
354.8mm |
0.11mm |
3.7μ |
0.00% |
1.1” |
C |
|
FTV60 -150 |
6.0× |
33 |
0.091 |
150.1mm |
365.9mm |
0.07mm |
3.7μ |
0.01% |
1.1” |
C |
|
FTV05C -150 |
0.5x |
6.3 |
0.040 |
152.6mm |
294.1mm |
2mm |
8.4μ |
0.00% |
1.1” |
C |
|
FTV07C -150 |
0.7x |
9 |
0.039 |
151.1mm |
292.2mm |
1.47mm |
8.6μ |
0.00% |
1.1” |
C |
|
FTV08C -150 |
0.8x |
8.1 |
0.05 |
151.1mm |
296.8mm |
1.01mm |
6.8μ |
0.00% |
1.1” |
C |
|
FTV10C -150 |
1.0x |
9.1 |
0.055 |
151.9mm |
298.8mm |
0.73mm |
6.1μ |
0.00% |
1.1” |
C |
|
FTV15C -150 |
1.5× |
11.8 |
0.064 |
150.7mm |
316.3mm |
0.42mm |
5.3μ |
0.00% |
1.1” |
C |
|
FTV20C -150 |
2.0× |
13.5 |
0.074 |
150.7mm |
339.6mm |
0.27mm |
4.5μ |
0.00% |
1.1” |
C |
|
FTV30C -150 |
3.0× |
17.4 |
0.086 |
150.1mm |
350.2mm |
0.16mm |
3.9μ |
0.00% |
1.1” |
C |
|
FTV40C -150 |
4.0× |
22 |
0.091 |
150.1mm |
354.8mm |
0.11mm |
3.7μ |
0.00% |
1.1” |
C |
|
FTV60C -150 |
6.0× |
33 |
0.091 |
150.1mm |
365.9mm |
0.07mm |
3.7μ |
0.01% |
1.1” |
C |
VTL 系列
对应 1.1英寸 SENSOR 高分辨率 变倍远心镜
变倍范围0.7-1.4倍的远心镜头
特 点
对应12MP、3.45μm/Pixel相机
光圈可变，也可调整景深和对比率
使用专用FRONT CONVERTER，变倍范围变0.35-0.7倍
|
型号 |
倍率 |
工作距离 |
成像圆 |
接口 |
|
VTL0714V |
0.7x~1.4x |
160mm~108mm |
1.1” |
C |
〇根据MTF计算分辨率
〇假定允许混淆圈为40μm，计算景深
|
选项/前转换器0.5 x |
|||
|
型号 |
倍率 |
工作距离 |
Application |
|
VTL0714V + VTL05FCV |
0.35x~0.7x |
296mm~175mm |
For VTL0714V |
〇根据MTF计算分辨率
〇假定允许混淆圈为40μm，计算景深
VTL系列
高分辨率可变倍率远心镜头
0.5-1.3倍远心镜头
使用前变倍镜能改变倍率范围
特 点
1台镜头能使用0.5-1.3倍的远心镜头
拥有对应500万像素相机的分辨率
配前变倍镜，可使用0.25-2.6倍
实现高水平的周边光量
畸变不高于0.01%
|
型号 |
倍率 |
有效F值 |
物侧NA |
工作距离 |
OI |
景深 |
分辨率 |
最大对应传感器尺寸 |
|
VTL0513 |
0.5x〜1.3x |
5.26〜10 |
0.048〜0.065 |
173mm〜97mm |
271mm〜244mm |
1.68mm〜0.47mm |
4.2μ〜2.9μ |
2/3” |
|
型号 |
倍率 |
工作距离 |
用途 |
|||||
|
VTL0513＋ |
0.25x〜1.0x |
323.2mm〜115.6mm |
VTL0513用 |
|||||
|
VTL05FC |
||||||||
|
VTL0513＋ |
1.4x〜2.6x |
56.2mm〜42.6mm |
VTL0513用 |
|||||
|
VTL20FC |
||||||||
MGTL-V系列
1对应1英寸传感器 高分辨远心镜头
特 点
对应1英寸传感器，广视野0.3倍远心镜头
十分发挥12MP，3.1μm/Pixel相机的分辨率性能，
也适合1英寸4百万，5百万，8.9百万像素相机
有带同轴类型
工作距离有150mm，能确保配光源的空间
可调光圈，也能调整景深和对比率
|
型号 |
倍率 |
F值 |
物侧NA |
工作距离 |
OI |
景深 |
分辨率 |
TV畸变率 |
最大对应传感器尺寸 |
接口 |
|
MGTL03VC |
0.3x |
4.8 |
0.031 |
150.5mm |
329.7mm |
4.26mm |
10.8μ |
0.00% |
1.1” |
C |
|
MGTL03V |
0.3x |
4.8 |
0.031 |
150.5mm |
329.7mm |
4.26mm |
10.8μ |
0.00% |
||
|
MGTL0345V |
0.345x |
4.8 |
0.036 |
160mm |
357.8mm |
3.2mm |
9.3μ |
0.00% |
MGTL-V系列
对应1英寸远心镜头
适合大型传感器，宽视野，高解像力的项目
特 点
对应近年来增加的1英寸，400万像素传感器摄像机的远心镜头系列。
倍率拥有0.275倍，0.37倍。
MGTL0275V的工作距离是150mm，确保配光源的空间。
周边光量高，能取得平面图像。
全产品附带可变光圈功能。
|
型号 |
倍率 |
有效FNO |
物体側NA |
WD |
OI |
被写界深度 |
分解能 |
TV畸变率 |
最大适合 |
|
摄像机 |
|||||||||
|
MGTL0275V |
0.275x |
6.8 |
0.02 |
150mm |
299.5mm |
7.2mm |
16.8μ |
0.01% |
1” |
|
MGTL037V |
0.37x |
6.5 |
0.028 |
111mm |
252.9mm |
3.8mm |
12μ |
0.01% |
1” |
○接口是C接口 ○关于分解能，根据波长550nm的理论分解能。 ○景深假设1/2型相机320TV线的分辨水平计算值（最少弥散圆40μm）
MGTL系列
500万像素远心镜头 大视野系列
能拍摄高分辨率大视野的对象
特 点
十分发挥500万像素相机（像素尺寸3.45µm）的分辨率性能
阵容0.14倍，0.17倍，0.22倍
工作距离150mm，确保安装光源的空间
实现小型，轻量设计
产品附带可变光圈机构，根据光源或景深要求能调节光圈大小
|
型号 |
倍率 |
有效F值 |
物侧NA |
工作距离 |
OI |
景深 |
分辨率 |
TV畸变率 |
最大对应传感器尺寸 |
|
MGTL014VM |
0.14x |
4.3 |
0.016 |
150.3mm |
300.6mm |
17.5mm |
20.5μ |
0.01% |
2/3” |
|
MGTL014VM-180 |
0.14x |
4.4 |
0.016 |
180mm |
330.2mm |
18mm |
21μ |
-0.01% |
2/3” |
|
MGTL017VM |
0.17x |
5.2 |
0.016 |
150.6mm |
294.7mm |
14.4mm |
20.5μ |
0.00% |
2/3” |
|
MGTL019VM |
0.19x |
5.7 |
0.017 |
150.6mm |
298.6mm |
12.6mm |
20.1μ |
0.00% |
2/3” |
|
MGTL022VM |
0.22x |
5.2 |
0.021 |
150.7mm |
279.7mm |
8.5mm |
15.8μ |
0.00％ |
2/3” |
○根据MTF算出分解能 ○景深用最少弥散圆40µm来算出
MGTL-VM系列
500万像素远心镜头
检出细小缺陷等在超高精密检测发挥性能
特 点
这镜头的分辨率性能充分发挥2/3英寸500万像素相机（像素尺寸3.45µm）
大幅度提高以往的百万像素远心镜头亮度
由可变光圈的控制，能自己调节最佳摄像环境
MGTL10V(VC)可对应2000万像素（1英寸），1200万像素（1.1英寸）相机
同轴类型改善中间与周围的光量差异
|
型号 |
倍率 |
有效F值 |
物侧NA |
工作距离 |
OI |
景深 |
分辨率 |
TV畸变率 |
最大对应传感器尺寸 |
|
MGTL023H |
0.23x |
5.2 |
0.022 |
109mm |
241mm |
7.9mm |
8.7μ |
0.00% |
2/3” |
|
MGTL03VM |
0.3x |
5 |
0.03 |
111mm |
263mm |
4.4mm |
6.6μ |
-0.04% |
2/3” |
|
MGTL0345VM |
0.345x |
4.9 |
0.035 |
111mm |
267mm |
3.3mm |
5.5μ |
0.00% |
2/3” |
|
MGTL04VM |
0.4x |
5 |
0.04 |
109mm |
275mm |
2.5mm |
4.9μ |
0.00% |
2/3” |
|
MGTL05VM |
0.5x |
4.7 |
0.05 |
109mm |
288mm |
1.5mm |
3.8μ |
-0.03% |
2/3” |
|
MGTL069VM |
0.69x |
6.6 |
0.052 |
109mm |
307mm |
1.1mm |
3.9μ |
-0.04% |
2/3” |
|
MGTL03VMC |
0.3x |
5 |
0.03 |
111mm |
267mm |
4.4mm |
6.6μ |
-0.04 |
2/3” |
|
MGTL0345VMC |
0.345x |
4.9 |
0.035 |
111mm |
272mm |
3.3mm |
5.5μ |
0.00% |
2/3” |
|
MGTL04VMC |
0.4x |
5 |
0.04 |
109mm |
280mm |
2.5mm |
4.9μ |
0.00% |
2/3” |
|
MGTL05VMC |
0.5x |
4.7 |
0.05 |
109mm |
293mm |
1.5mm |
3.8μ |
-0.03% |
2/3” |
|
MGTL069VMC |
0.69x |
6.6 |
0.052 |
109mm |
312mm |
1.1mm |
3.9μ |
-0.04% |
2/3” |
|
MGTL10V |
1.0x |
5.4 |
0.093 |
71mm |
196mm |
0.43mm |
2.5μ |
0.00% |
1.1” |
|
MGTL10VC |
1.0x |
5.4 |
0.093 |
71mm |
200mm |
0.43mm |
2.5μ |
0.00％ |
1.1” |
○根据MTF算出分解能 ○景深用最少弥散圆40µm来算出
MGTL系列
2百万像素远心镜头
拥有200万像素以上CCD的解像力
特 点
高分辨率,百万像素级.
紧凑型设计,专为小设备设计.
光圈可调,适应景深视场变化.
畸变率不高于0.05%(MGTL016为0.1%)
MGTL0275V-2 is suitable for 2/3”(φ12.8mm)
|
型号 |
倍率 |
有效FNO |
物体側 |
WD |
OI |
被写界深度 |
分解能 |
TV畸变率 |
最大适合 |
|
NA |
摄像机 |
||||||||
|
MGTL014 |
0.14x |
4 |
0.017 |
108mm |
231mm |
16.3mm |
19.7μ |
0.02% |
1/2” |
|
MGTL019 |
0.19x |
4.0 |
0.024 |
108mm |
236mm |
8.9mm |
14.0μ |
0.01% |
2/3” |
|
MGTL023 |
0.23x |
5.5 |
0.021 |
111mm |
227mm |
8.3mm |
16.0μ |
0.01% |
2/3” |
|
MGTL0275-2 |
0.275x |
7.6 |
0.018 |
110mm |
234mm |
8.1mm |
18.6μ |
0.00% |
2/3” |
|
MGTL03 |
0.3x |
7 |
0.021 |
110mm |
233mm |
6.2mm |
16.0μ |
0.05％ |
2/3” |
|
MGTL04 |
0.4x |
9.2 |
0.022 |
110mm |
239mm |
4.6mm |
15.2μ |
0.00% |
2/3” |
|
MGTL05-1.1 |
0.5x |
6.37 |
0.039 |
108mm |
286mm |
2mm |
8.6μ |
0.00% |
1.1” |
○景深假设1/2型相机320TV线的分辨水平计算值（最少弥散圆40μm）
