MS-C 系列
4/3 英寸定焦镜头
适合 2100 万像素相机，高分辨率低畸变镜头
特 点
用C 口大型传感器相机能摄像大视野杰出的周边性能
采用浮动机构，微距到无限远发挥稳定的性能
|
型号 |
焦距 |
F 值（无限远） |
工作距离 |
最大使用倍率 |
TV 畸变率 |
最大对应 传感器尺寸 |
接口 |
|
MS1828-C |
18mm |
2.8 |
97mm～∞ |
0.15x |
0.52% |
4/3” |
C |
|
MS2524-C |
25mm |
2.4 |
118mm～∞ |
0.2x |
-0.27% |
4/3” |
|
|
MS3520-C |
35mm |
2 |
93mm～∞ |
0.39x |
-0.11% |
4/3” |
※记载数据为设计值
※TV 畸变率由最近摄像距离算出
※视场角由最大对应传感器尺寸算出的数值
HF-V DN / VV 系列
对应 800 万像素 可视光-近红外矫正色差镜头
400nm – 950nm，在大范围的波长领域矫正聚焦偏移
特 点
定焦镜头阵容 f12mm, 16mm, 25mm, 35mm, 50mm, 75mm
手动变焦镜头焦距是 f16-50mm
400nm – 950nm，在大范围的波长领域矫正聚焦偏移
彩色图像上实现高颜色再现性
除了颜色特性，分辨率和畸变也保持高性能
|
型号 |
焦距 |
F 值 |
工作距离 |
视野（H×V） |
滤光片尺寸 |
最大适合传 感器尺寸 |
|
HF1216V DN |
12mm |
1.6 |
0.8m – ∞ |
28.3°× 21.8° |
M43 P=0.75 |
1″ |
|
HF1616V DN |
16mm |
1.6 |
0.8m – ∞ |
21.9°× 16.6° |
M43 P=0.75 |
1″ |
|
HF2516V DN |
25mm |
1.6 |
1.0m – ∞ |
28.2°× 21.2° |
M43 P=0.75 |
1″ |
|
HF3516V DN |
35mm |
1.6 |
1.5m – ∞ |
20.8°× 15.6° |
M43 P=0.75 |
1″ |
|
HF5018V DN |
50mm |
1.8 |
1.5m – ∞ |
15.0°× 11.2° |
M43 P=0.75 |
1″ |
|
HF7520V DN |
75mm |
2 |
1.5m – ∞ |
10.0°× 7.5 ° |
M46 P=0.75 |
1″ |
|
VV1618HFDN |
16〜50mm |
1.8 |
2m – ∞ |
Wide：44.4°x33.4° Tele：14.9°x11.3° |
M55 P=0.75 |
1” |
HF 系列
对应 500 万像素 CCTV 机器视觉镜头
发挥性能在超高精细检查，高精度确定位置等项目
特 点
能够充分体现出最新 2/3inch 500 万像素（Pixel Size 为 3.45μm）性能的高分辨率。
f16mm 以上，有对应 1.1inch(对角 17.4mm）Sensor 的 Image Size,
周边边缘也保持 100 本/mm 以上的高分辨率，
提高了大型 CCD Sensor 的使用价值。
与通常的CCTV 镜头比起来大幅度差别化的近接性能。非常亮的口径比。
耐于震动的，强固的机构设计。
|
型号 |
焦点距离 |
开放Fno. |
撮影範囲 |
最至近撮 影倍率 |
TV 畸变 率 |
过滤器大小 |
成像器大 小 |
|
HF0528J-2 |
5mm |
2.8 |
50mm〜∞ |
0.076 倍 |
0.29% |
M55 P=0.75 |
2/3” |
|
HF0818J-2 |
8mm |
1.8 |
100mm〜∞ |
0.078 倍 |
0.31% |
M40.5 P=0.5 |
2/3” |
|
HF1214J-2 |
12mm |
1.4 |
100mm〜∞ |
0.1 倍 |
-0.31% |
M37.5 P=0.5 |
2/3” |
|
HF1218V |
12mm |
1.8 |
100mm〜∞ |
0.1 倍 |
-0.10% |
M62 P=0.75(OPTION) |
1.1” |
|
HF1618V-2 |
16mm |
1.8 |
33mm〜∞ |
0.3 倍 |
-0.28% |
M49 P=0.75 |
1.1” |
|
HF2514V-2 |
25mm |
1.4 |
80mm〜∞ |
0.3 倍 |
-0.09% |
M52 P=0.75 |
1.1” |
|
HF3514V-2 |
35mm |
1.4 |
110mm〜∞ |
0.3 倍 |
0.03% |
M46 P=0.75 |
1.1” |
|
HF5018V-2 |
50mm |
1.8 |
192mm〜∞ |
0.3 倍 |
-0.01% |
M49 P=0.75 |
1.2” |
|
HF7518V-2 |
75mm |
1.8 |
290mm〜∞ |
0.3 倍 |
0.00% |
M55 P=0.75 |
1.2” |
○TV 畸变率，最近的距离摄像的条件，用 2/3 英寸摄像机时的数据。
HS-V 系列
400 万-1200 万像素定焦镜头
对应 1 英寸-1.1 英寸相机
特 点
HS-V 系列增加新类型 f35mm,50mm,75mm 与 100mm，
对应 1.1 英寸适合用 400 万-1200 万像素相机
采用浮动机构设计，从最近距离到无限远保持稳定的性能坚固的机构设计
|
型号 |
焦距 |
F 值（无限远） |
工作距离 |
TV 畸变率 |
视场角 （H×V） |
滤光片尺寸 |
最大对应传感 器尺寸 |
|
HS0619V |
6mm |
1.9 |
100mm～∞ |
0.83% |
94.7°×78.1° |
– |
1” |
|
HS0818V |
8mm |
1.8 |
100mm～∞ |
-0.17% |
78.1°×62.1° |
M58 P=0.75 |
1” |
|
HS1214V |
12.5mm |
1.4 |
300mm～∞ |
-0.69% |
54.9°×42.2° |
M40.5 P=0.5 |
1” |
|
HS1614V |
16mm |
1.4 |
300mm～∞ |
-0.85% |
44.2°×33.5° |
M40.5 P=0.5 |
1” |
|
HS2514V |
25mm |
1.4 |
300mm～∞ |
-0.02% |
28.6°×21.6° |
M40.5 P=0.5 |
1” |
|
HS3516V |
35mm |
1.6 |
200mm～∞ |
0.12% |
22.1°×16.7° |
M40.5 P=0.5 |
1.1” |
|
HS5016V |
50mm |
1.6 |
300mm～∞ |
0.14% |
16.1°×12.1° |
M40.5 P=0.5 |
1.1” |
|
HS7520V |
75mm |
2.0 |
440mm～∞ |
0.05% |
11.1°×8.3° |
M40.5 P=0.5 |
1.1” |
|
HS10028V |
100mm |
2.8 |
620mm～∞ |
0.09% |
8.4°×6.3° |
M46 P=0.75 |
1.1” |
○畸变率为最近摄像距离来算出 ○视场角由最大对应传感器尺寸算出的数值

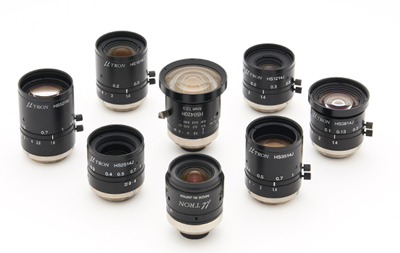

HS 系列
300 万像素定焦镜头
泛用定焦镜头系列，一共 8 种焦距
特 点
新产品，1/1.8 英寸 焦距 4mm 和 6mm
适合 300 万像素（1/1.8 英寸，2/3 英寸）相机
紧凑，高F 值，对应用途广泛
微距到无限远保持稳定的性能
坚固的机构设计
|
型号 |
焦距 |
F 值 |
最短摄像距 |
滤光片尺寸 |
接口 |
最大对应 传感器尺寸 |
|
HS0420H |
4mm |
2 |
100mm〜∞ |
|
C |
1/1.8” |
|
HS0618H |
6mm |
1.8 |
100mm〜∞ |
M27 P=0.5 |
C |
1/1.8” |
|
HS0814J |
8mm |
1.4 |
100mm〜∞ |
M34 P=0.5 |
C |
2/3” |
|
HS1214J |
12mm |
1.4 |
150mm〜∞ |
M30.5 P=0.5 |
C |
2/3” |
|
HS1614J |
16mm |
1.4 |
200mm〜∞ |
M30.5 P=0.5 |
C |
2/3” |
|
HS2514J |
25mm |
1.4 |
300mm〜∞ |
M30.5 P=0.5 |
C |
2/3” |
|
HS3514J |
35mm |
1.4 |
400mm〜∞ |
M30.5 P=0.5 |
C |
2/3” |
|
HS5018J |
50mm |
1.8 |
500mm〜∞ |
M30.5 P=0.5 |
C |
2/3” |
※畸变率为最近摄像距离来算出
※视场角由最大对应传感器尺寸算出的数值
FV 系列
百万像素低畸变率定焦镜头
适合严格畸变率要求的项目
特 点
能对应 300 万像素相机的分辨率
与通常的定焦镜头比较，光学设计来减少了色差
TV 畸变率少于 0.1%（除f4mm 以外）不使用接圈能近距离摄像
|
型号 |
焦距 |
F 值（无限远） |
工作距离 |
TV 畸变率 |
视场角 （H×V） |
滤光片尺寸 |
最大对应传感 器尺寸 |
|
FV0420 |
4mm |
2 |
0.1m〜∞ |
0.91% |
75.14°×59.96° |
M27 P=0.5 |
1/2” |
|
FV0622 |
6.5mm |
2.2 |
0.1m〜∞ |
-0.01% |
52.35°×40.47° |
M30.5 P=0.5 |
1/2” |
|
FV1022 |
10mm |
2.2 |
0.1m〜∞ |
-0.08% |
34.61°×26.31° |
M27 P=0.5 |
1/2” |
|
FV1520 |
15mm |
2 |
0.1m〜∞ |
-0.09% |
31.79°×24.11° |
M27 P=0.5 |
2/3” |
|
FV2020 |
20mm |
2 |
0.1m〜1m |
-0.10% |
24.11°×18.2° |
M27 P=0.5 |
2/3” |
|
FV2520 |
25mm |
2 |
0.15m〜1m |
-0.01% |
19.58°×14.75° |
M27 P=0.5 |
2/3” |
|
FV3020 |
30mm |
2 |
0.2m〜1m |
-0.02% |
16.69°×12.55° |
M27 P=0.5 |
2/3” |
|
FV3519 |
35mm |
1.9 |
0.3m〜1m |
-0.03% |
14.32°×10.77° |
M27 P=0.5 |
2/3” |
|
FV5025 |
50mm |
2.5 |
0.4m〜1m |
0.03% |
6.5°×4.9° |
M27 P=0.5 |
2/3” |
|
FV7538 |
75mm |
3.8 |
0.4m〜1m |
-0.01% |
6.81°×5.11° |
M27 P=0.5 |
2/3” |
○TV 畸变率由最近摄像距离算出 ○视场角由最大对应传感器尺寸算出的数值
MV 系列定焦镜头
备齐行业常用的焦距，通用性高的镜头系列
特 点
从最短f3.5mm 到最长f100mm 10 种焦距的镜头聚
焦与光圈有锁定调节螺丝
通用性高的机器视觉标准规格镜头
|
型号 |
焦距 |
F 值（无限远） |
工作距离 |
视场角（H×V） |
滤光片尺寸 |
最大对应传感器 尺寸 |
|
MV0316 |
3.5mm |
1.6 |
0.1m〜∞ |
84.9°×68.9° |
M43 P=0.75 |
1/2” |
|
MV0614 |
6.0mm |
1.4 |
0.2m〜∞ |
54.6°×42.3° |
M27 P=0.5 |
1/2” |
|
MV0813 |
8.0mm |
1.3 |
0.2m〜∞ |
57.8°×45° |
M25.5 P=0.5 |
2/3” |
|
MV1214 |
12mm |
1.4 |
0.3m〜∞ |
29°×21.9° |
M27 P=0.5 |
1/2” |
|
MV1614 |
16mm |
1.4 |
0.4m〜∞ |
30.4°×23° |
M27 P=0.5 |
2/3” |
|
MV2514 |
25mm |
1.4 |
0.5m〜∞ |
28.5°×21.6° |
M27 P=0.5 |
2/3” |
|
MV3519 |
35mm |
1.9 |
0.5m〜∞ |
14.4°×10.8° |
M27 P=0.5 |
2/3” |
|
MV5018 |
50mm |
1.8 |
1m〜∞ |
10.5°×7.9° |
M30.5 P=0.5 |
2/3” |
|
MV7527 |
75mm |
2.7 |
1m〜∞ |
6.5°×4.9° |
M30.5 P=0.5 |
2/3” |
|
MV10035 |
100mm |
3.5 |
1m〜∞ |
5.1°×3.8° |
M30.5 P=0.5 |
2/3” |
