长距离高分辨率显微镜热成像 "ThermalViewX MCR”系列
ThermalViewX MCR 系列可测量越来越小的先进半导体的微小区域的温度。由于它们的独特特性，选择很少，而且通常很昂贵，但您可以根据自己的需求和预算，从成本实惠的高分辨率型号到高端冷却型号中进行选择。我们有三种类型的软件，从标准的 TYPE S 到 TYPE D，都配备了筛选功能，并且我们有与每种类型兼容的相机。
非冷却冷却型均具有高分辨率ThermalViewX MCR系列，使您能够在接近折射极限的微小区域测量热分布。

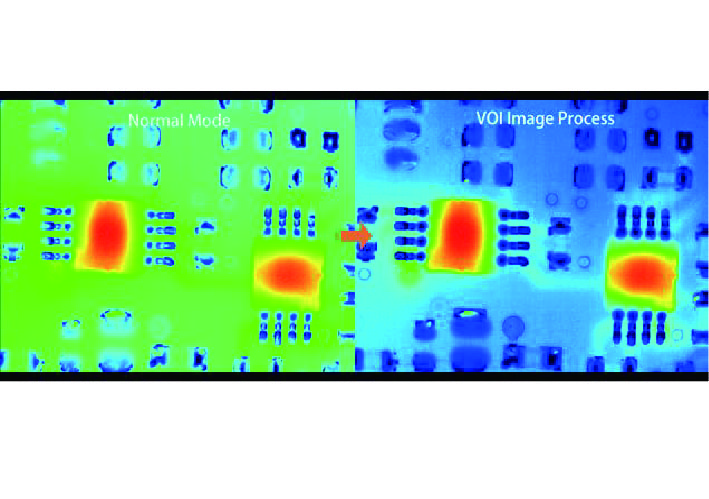

对于显微镜热成像测量，您需要从红外杂散射线引起的背景噪声中拾取一个小信号，并需要将信号转换为温度。
因此，高NA Lens，正确的算法来挑选小信号，正确的校准和校正将小信号转换为温度。

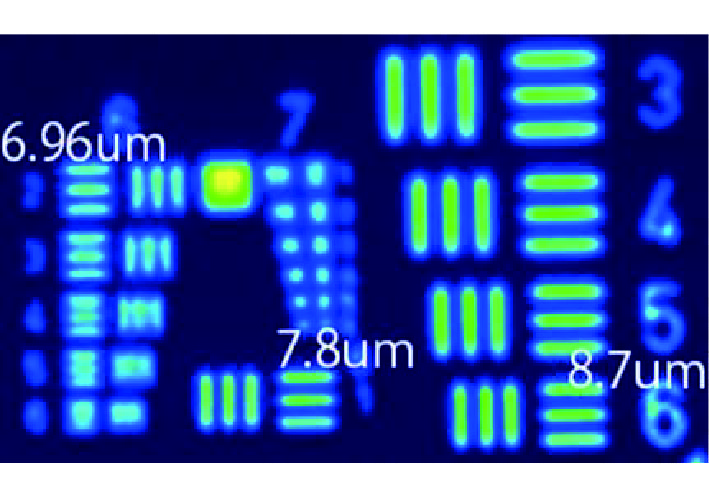

ThermalViewX MCR系列为您提供小于10um分辨率的非冷却相机，3um与全像素检测的冷却相机。
测试晶圆图案，分析材料结构，微小热源，微小光源，微小密封，小产品和零件，许多更先进的研究和开发已经应用于ThermalViewX MCR系列。
世界级最长的工作距离的显微镜热像仪thermalviewx MCR系列使您能够测量热分布与单独的工作距离，以避免条件限制，如探头，激光，和一个腔室。
对于显微镜热成像测量，您需要从背景中拾取一定量的红外杂散射线引起的噪声，因此，显微镜的电镜需要足够的标高和倾向。
工作距离短。
当您需要使用探针，激光或发射以及其他具有物理空间的夹具时，ThermalViewX MCR系列随钻仪是您的正确选择。
当你想测量一个房间里的物体时，它们也有用。

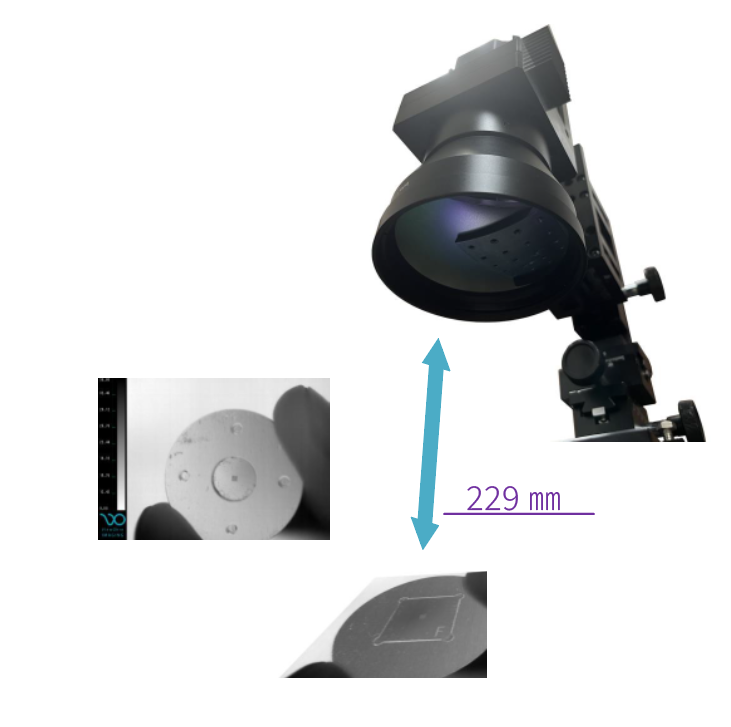

您可以使用ThermalViewX MCR系列，最长工作距离为229mm，或40-50mm工作距离，20-30um分辨率。
产品规格
| 模型 | XMCR64-XA0651-06XHT | XMCR64-XA6150-25 |
XMCR32-XA0351-1X |
XMCR32-XA0351-1XHT | XMCR64-XA0651-1x | XMCR64-XA0651-1xHT |
| 像素 | 640x512 | 640x480 | 320x256 | 320x256 | 640x512 | 640x512 |
| 解析力 | 28.3μm | 25μm | 17μm | 17μm | 17μm | 17μm |
| 视场范围 | 18.1x14.5 mm | 16x12mm | 5.4x4.4 mm | 5.4x4.4 mm | 10.9x8.7 mm | 10.9x8.7 mm |
| 温度范围 |
20～100℃、 30～400℃ |
ｰ15～150℃ 100～600℃ 300～2000℃ |
15～100℃ |
15～100℃、 25～400℃ |
15～100℃ |
15～100℃、 25～400℃ |
| 帧率 | 30Hz | 50Hz-200Hz | 60Hｚ | 60Hｚ | 30Hz | 30Hz |
| 工作距离 | 48.6mm | 46m | 20mm | 20mm | 20mm | 20mm |
| 模型 |
XMCR32- XA0351-3xV2H |
XMCR32- XA0351-3xV2HT |
XMCR64- XA0651-3xV2 |
XMCR64- XA0651-3xV2HT |
XMCR64- XA67010-1X |
XMCR64- XA67010-5X |
| 像素 | 320x256 | 320x256 | 640x512 | 640x512 | Cooled 640x512 | Cooled 640x512 |
| 解析力 |
8.7μm、 Data Pitch 5.7μ |
8.7μm、 Data Pitch 5.7μ |
8.7μm、 Data Pitch 5.7μ |
8.7μm、 Data Pitch 5.7μ |
15μm | 3μm |
| 视场范围 | 1.81x1.45 mm | 1.81x1.45 mm | 3.62x2.9 mm | 3.62x2.9 mm | 9.6x7.68 mm | 1.92x1.54 mm |
| 温度范围 |
25～100℃ |
25～100℃、 35～400℃ |
25～100℃ |
25～100℃、 35～400℃ |
between 5 and 600℃(example: 15～50℃、15～120℃、80～200℃、150～350℃…etc） | |
| 帧率 | 60Hz | 60Hz | 30Hｚ | 30Hｚ | 60Hz-480Hz | 60Hz-480Hz |
| 工作距离 | 11mm | 11m | 11mm | 11mm | 11mm | 11mm |
| 模型 |
XMCR64- XA67510-1X |
XMCR64- XA67510-5X |
XMCR64- XA0653-03x |
XMCR64- XA0653-03xHT |
XMCR64- XA6150-100 |
XMCR64- XA6150-50 |
| 像素 | Cooled 640x512 | Cooled 640x512 | 640x512 | 640x512 | 640x480 | 640x480 |
| 解析力 | 15μm | 3μm |
56.7μm |
56.7μm |
100μm | 50μm |
| 视场范围 | 9.6x7.68 mm | 1.92x1.54 mm | 3.62x29 mm | 3.62x29 mm | 64x48 mm | 32x24 mm |
| 温度范围 |
between 5 and 600℃(example: 15～50℃、15～120℃、80～200℃、150～350℃…etc） |
20～100℃ |
20～100℃、 30～400℃ |
ｰ15～150℃ 100～600℃ 300～2000℃ |
ｰ15～150℃ 100～600℃ 300～2000℃ |
|
| 帧率 | 125Hz-4000Hz | 125Hz-4000Hz | 30Hｚ | 30Hｚ | 60Hz-480Hz | 60Hz-480Hz |
| 工作距离 | 11mm | 11mm | 229mm | 229mm | 172mm | 84mm |
| 模型 | XMCR64-XA0653-03xHT-CU（Custom） |
MCR32- XA0351-06X |
XMCR32- XA0351-06XHT |
XMCR64- XA0651-06X |
XMCR64- XA0651-06XHT |
|
| 像素 |
640x512 |
320x256 | 320x256 | 640x512 | 640x512 | |
| 解析力 |
56.7μm |
28.3μm |
28.3μm |
28.3μm | 28.3μm | |
| 视场范围 | 36.2x29mm | 9.1x7.3mm | 9.1x7.3mm | 18.1x14.5 mm | 18.1x14.5 mm | |
| 温度范围 |
20～100℃、 30～400℃ |
20～100℃ |
20～100℃、 30～400℃ |
20～100℃、
|
20～100℃、 30～400℃ |
|
| 帧率 | 30Hz | 60Hｚ | 60Hｚ | 30Hz | 30Hz | |
| 工作距离 | One fixed distance between 229mm～280mm | 48.6mm | 48.6mm | 48.6mm | 48.6mm | |
| 模型 |
XMCR64- XA6150-25 |
XMCR32-XA0351- 1.25xH |
XMCR64-XA0651- 1.25xHT |
| 像素 | 640x480 | 320x256 | 640x512 |
| 解析力 | 25μm |
20μm Data Pitch 13.5μm |
20μm Data Pitch 13.5μm |
| 视场范围 | 16x12 mm | 8.7x7.0mm | 4.4x3.5 mm |
| 温度范围 |
ｰ15～150℃ 100～600℃ 300～2000℃ |
50～200℃ 100～400℃ （OP)400℃～ |
50～200℃ 100～400℃ （OP)400℃～ |
| 帧率 | 50Hz-200Hz | 60Hz | 30Hｚ |
| 工作距离 | 46mm | 42m | 42mm |
＊所有型号的所有规格和设计如有变更，恕不另行通知。
